[秉冠無線發射&接收器] Wireless DMX (TX&RX)
使用方式
1. 發射及接收器裝上天線後，發射器連接到燈光控制台，將接收器連接到燈具上
2. 發射器設定：
(1) 先按住按鍵不放再通電
(2) 指示燈呈白色後，放開按鍵短按可選擇模式，選擇藍燈（W-DMX G3發射）模式後長按，指示燈呈白色，放開即進入配對
3. 接收器設定：
(1) 先按住按鍵不放再通電
(2) 指示燈呈白色後，放開按鍵短按可選擇模式，選擇綠燈（W-DMX接收）模式後長按，指示燈呈白色，放開即進入配對
4. 連線方式：發射及接收器設定完成後，將接收器長按使指示燈呈白色，按下發射器按鍵，發射及接收器開始閃爍，停止閃爍發射器呈藍色恆亮，接收器呈綠色恆亮即為連線成功
產品資訊
- 單通道戶外DMX/RDM發射器/接收器
使用方式
- 單通道戶外DMX/RDM發射器/接收器
- W-DMX G4 協定－向下相容 G3
- 延遲小於5毫秒
- 完全支援 DMX512
- 全面支持 RDM
- 一鍵式操作技術，使用便利
- 2.4GHz無線電－全球免許可
- 5.8GHz雙頻
- 可擴展，支援乙太網路照明協議
- 可互換天線－輕鬆擴展您的覆蓋範圍
- 可互換天線－輕鬆擴展您的覆蓋範圍
使用方式

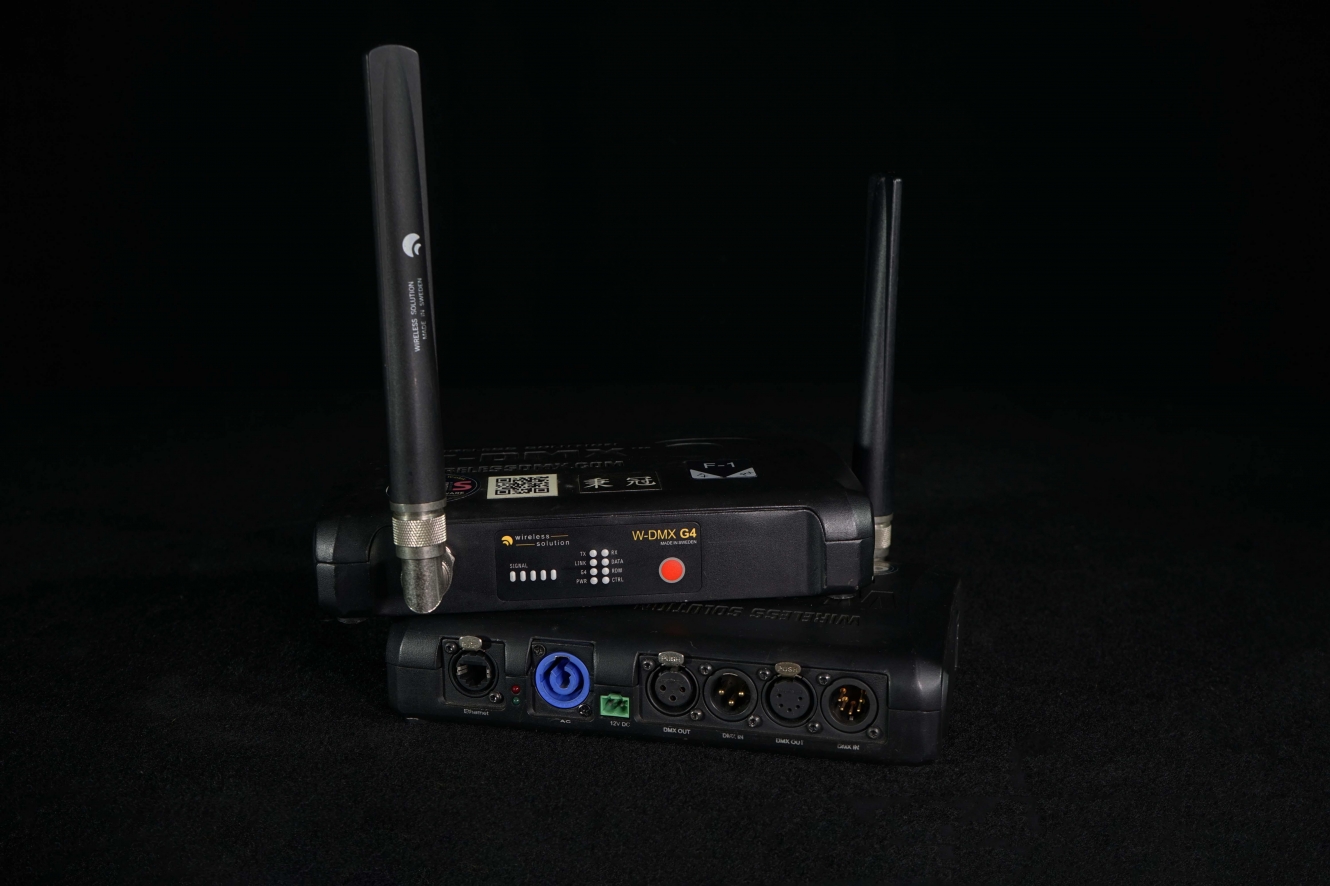

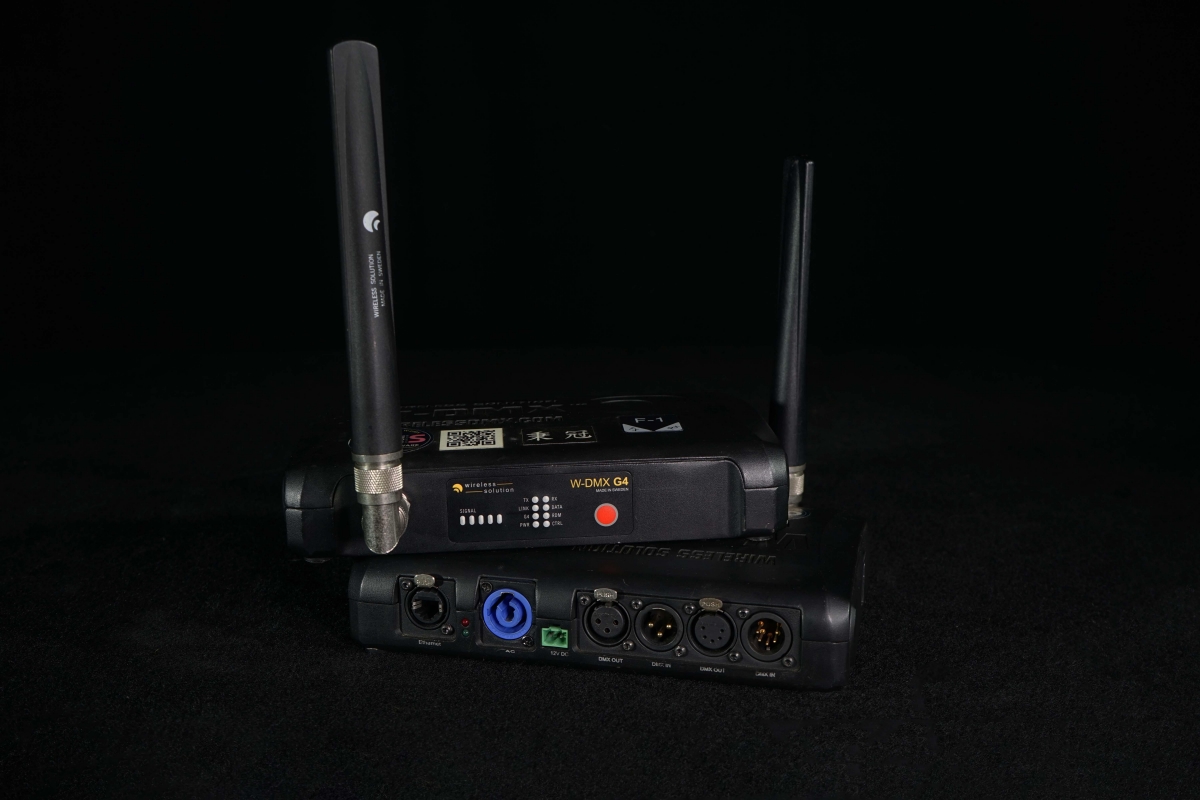

1. 將G4裝上天線後，長按紅色按鍵後通電可切換模式TX（發射）/ RX（接收）
2. 將發射器連接到燈光控制台，將接收器連接到燈具上
連線方式：設定完成後按下發射器紅色按鍵，發射及接收器link指示燈開始閃爍，閃爍停止link指示燈恆亮即為連線成功
產品特色

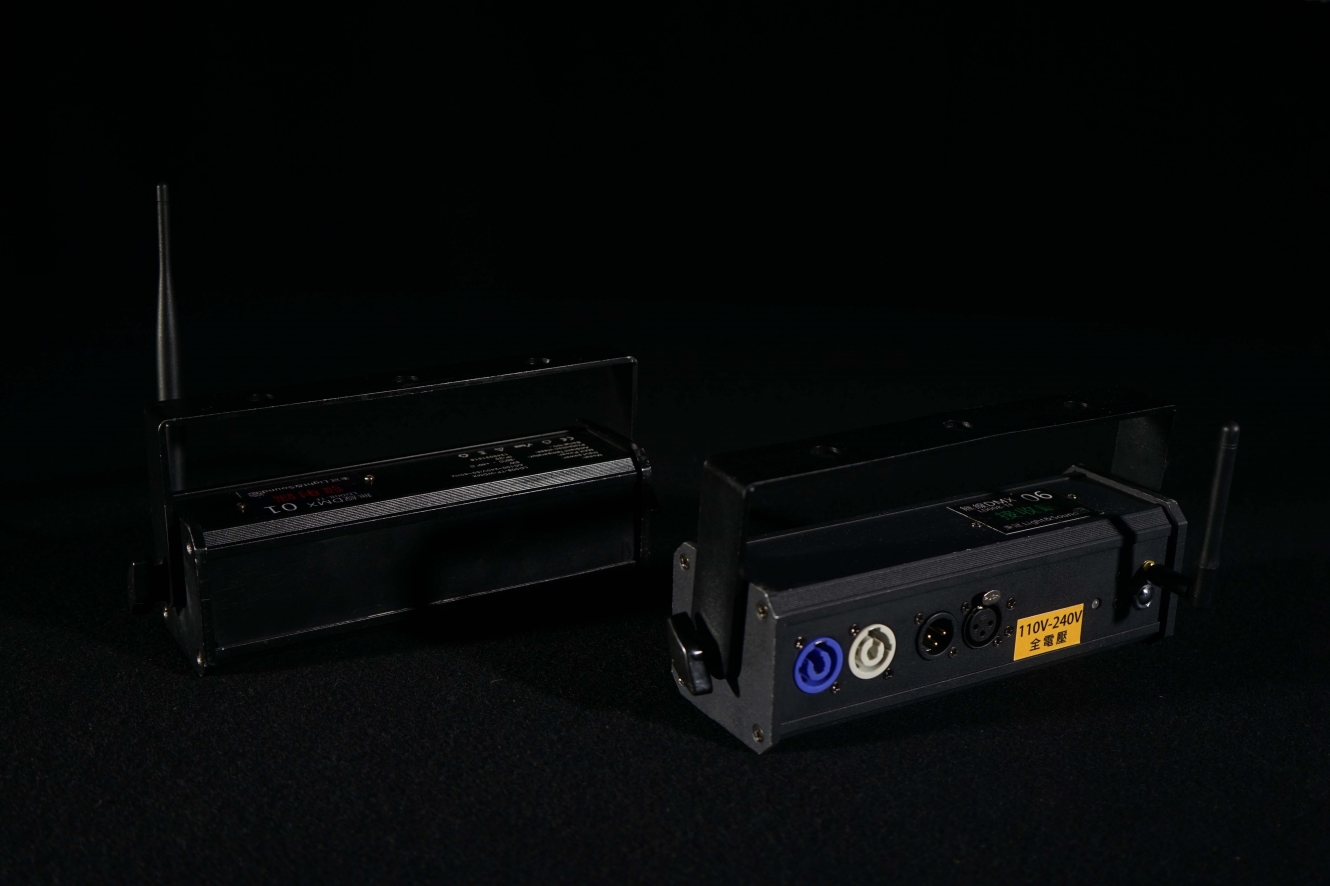

-透過本產品支持DMX512協議，可直接連結燈光器具及控制器，省去麻煩的線路佈置
-透過本產品支持DMX512協議，可直接連結燈光器具及控制器，省去麻煩的線路佈置
-可以同時身兼公端及母端，還有多種通道可供選擇
-可同時接收傳輸多個訊號控制多組燈具，訊號穩定無延遲
-適用於各種照明場所，方便性及實用性高
產品資訊
-可同時接收傳輸多個訊號控制多組燈具，訊號穩定無延遲
-適用於各種照明場所，方便性及實用性高
產品資訊
-DMX信號端子：3針XLR
-尺寸：75 x 147 x 43 mm
-最大發射功率：20dsBm
-2X8位LCD顯示工作狀態
-4級功率輸出可供選擇
-16組ID碼設置，用戶可以在同一個地方使用16組個人無線網路互不干擾
-抗干擾能力強，工作穩定度高
-輸入電壓：9-12VDC 300mA MIN
-訊號最遠接收距離：100M (可見距離)，
-建築物內建議接收距離：30Ｍ
控制方式

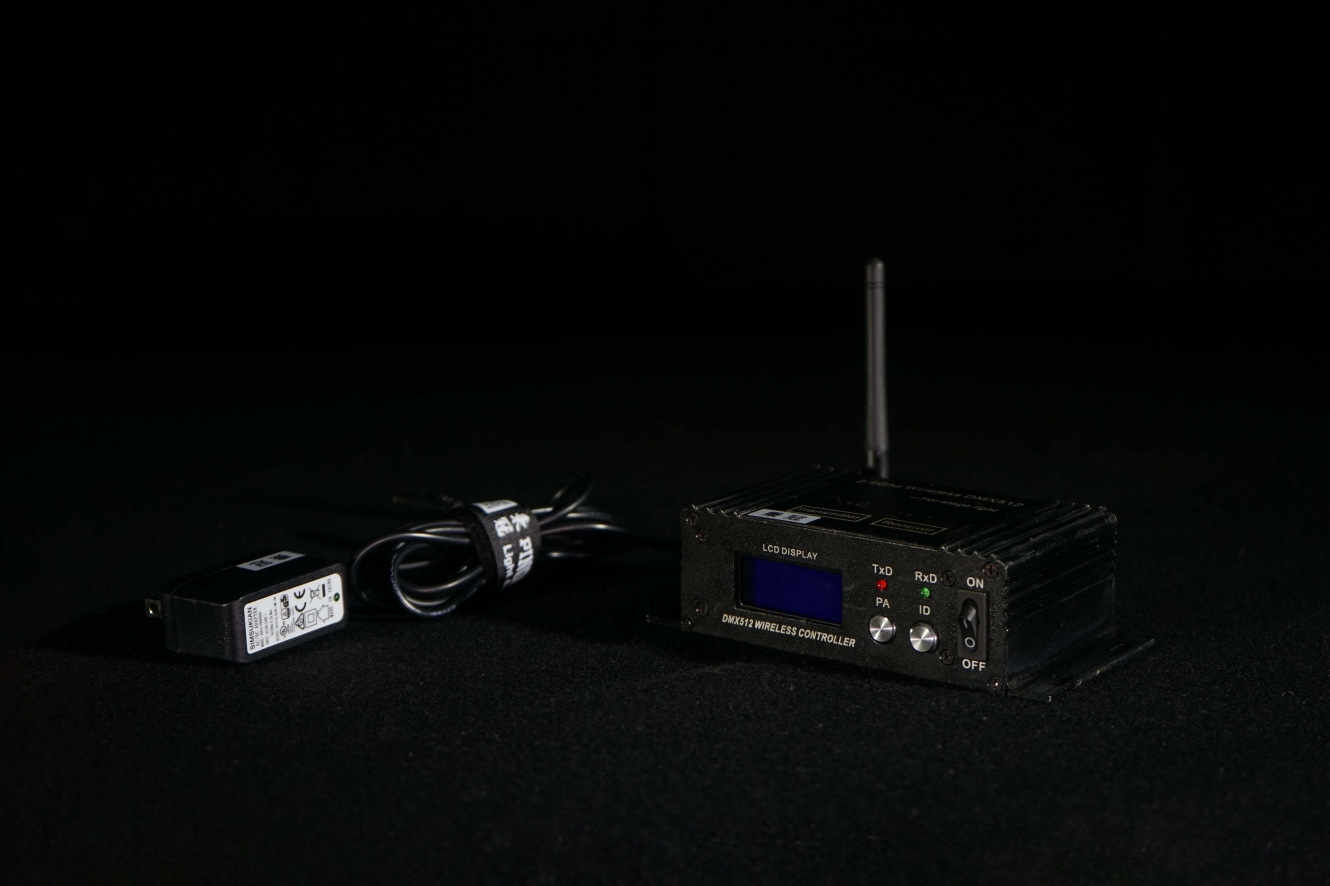

按鍵介紹
1. LCD DISPLAY（液晶顯示幕）：顯示當前的工作模式（發射/接收）
2. 發射功率（P）與群組識別碼（ID）
3. TxD / RxD 指示燈：
TxD（綠燈）：亮起或閃爍時，代表目前處於發射模式並正在送出無線訊號
RxD（紅燈）：亮起或閃爍時，代表目前處於接收模式並正在接收無線訊號
4. PA 按鈕：用於調整無線發射功率（Power Rate），通常有 4 個級別（0–3 或 1–4 可選），數字越大傳輸距離越遠
5. ID 按鈕：用於切換群組識別碼（ID Group）
6. 這款設備通常支援多達 16 組不同的 ID 編碼（如 0–9、A–F），以便在同一場地建立多套獨立的無線網路而不互相干擾
7. ON / OFF 開關：設備的電源硬體開關。
使用方式：
1. 基本連線設定步驟要讓舞台燈具正常接收燈控台的訊號，發射端與接收端必須正確完成配對：確認硬體連接：將發射盒的 DMX IN 接口連接到燈光控制台（Console）的輸出端
2. 將接收盒的 DMX OUT 接口連接到舞台燈具（如PAR燈、搖頭燈）的輸入端
3. 切換工作模式：設備通常會根據後方插入的 DMX 線材（輸入或輸出）自動判別，或透過選單手動調整收發狀態（Tx 或 Rx）
4. 同步 ID 與功率：點按兩台機器上的 ID 按鈕，將發射端與接收端調整至完全相同的 ID 數值（例如皆設為 ID: 1）
5. 使用 PA 按鈕確保兩端的傳輸功率足以覆蓋現場距離
6. 檢查連線狀態：當發射端順利接收到控台訊號並發射時，TxD 燈會開始閃爍；接收端成功連線後，RxD 燈亦會同步閃爍，此時即可無線控制燈
-建築物內建議接收距離：30Ｍ
控制方式
按鍵介紹
1. LCD DISPLAY（液晶顯示幕）：顯示當前的工作模式（發射/接收）
2. 發射功率（P）與群組識別碼（ID）
3. TxD / RxD 指示燈：
TxD（綠燈）：亮起或閃爍時，代表目前處於發射模式並正在送出無線訊號
RxD（紅燈）：亮起或閃爍時，代表目前處於接收模式並正在接收無線訊號
4. PA 按鈕：用於調整無線發射功率（Power Rate），通常有 4 個級別（0–3 或 1–4 可選），數字越大傳輸距離越遠
5. ID 按鈕：用於切換群組識別碼（ID Group）
6. 這款設備通常支援多達 16 組不同的 ID 編碼（如 0–9、A–F），以便在同一場地建立多套獨立的無線網路而不互相干擾
7. ON / OFF 開關：設備的電源硬體開關。
使用方式：
1. 基本連線設定步驟要讓舞台燈具正常接收燈控台的訊號，發射端與接收端必須正確完成配對：確認硬體連接：將發射盒的 DMX IN 接口連接到燈光控制台（Console）的輸出端
2. 將接收盒的 DMX OUT 接口連接到舞台燈具（如PAR燈、搖頭燈）的輸入端
3. 切換工作模式：設備通常會根據後方插入的 DMX 線材（輸入或輸出）自動判別，或透過選單手動調整收發狀態（Tx 或 Rx）
4. 同步 ID 與功率：點按兩台機器上的 ID 按鈕，將發射端與接收端調整至完全相同的 ID 數值（例如皆設為 ID: 1）
5. 使用 PA 按鈕確保兩端的傳輸功率足以覆蓋現場距離
6. 檢查連線狀態：當發射端順利接收到控台訊號並發射時，TxD 燈會開始閃爍；接收端成功連線後，RxD 燈亦會同步閃爍，此時即可無線控制燈
